Как подобрать компрессорное оборудование по стандарту ISO?

Как правильно подобрать компрессорное оборудование согласно международному стандарту ISO 8573-1: 2001? Какое количество фильтров поставить? Какой осушитель: адсорбционный или рефрижераторный выбрать для получения требуемого класса чистоты сжатого воздуха? Попробуем разобраться.


Стандарт качества сжатого воздуха DIN ISO 8573-1:2001
Итак, качество сжатого воздуха регламентируется международным стандартом ISO 8573-1: 2001.

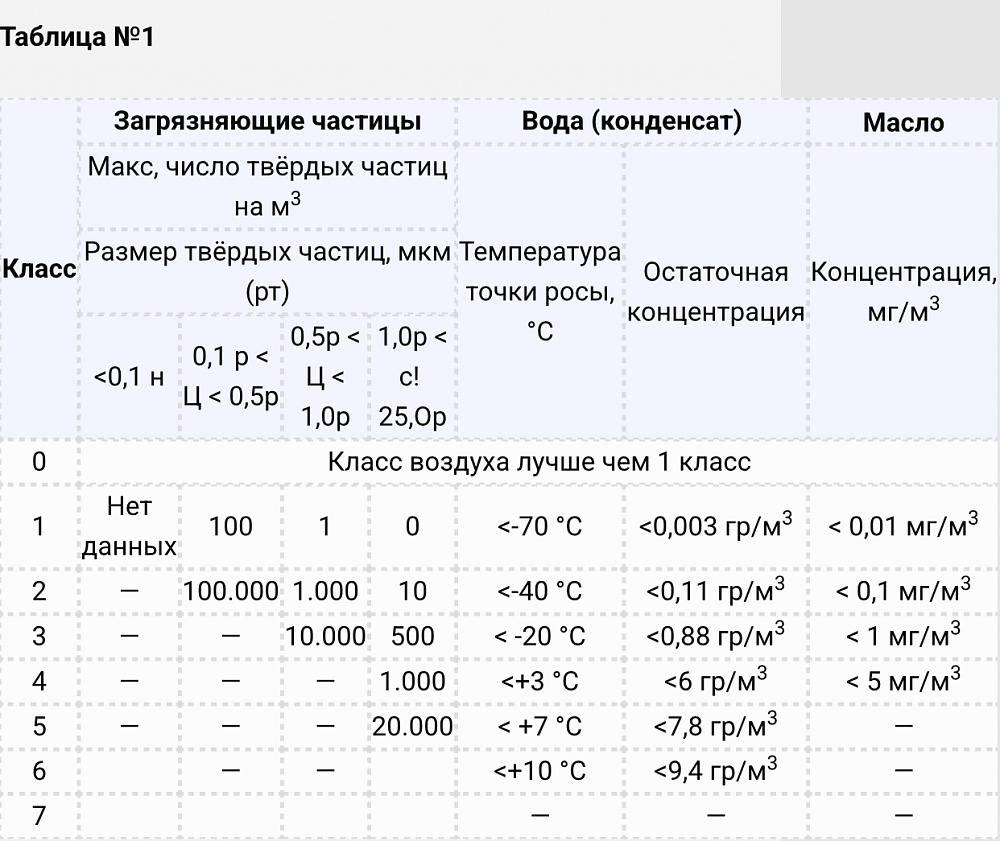

Ниже приведена таблица 1, которую мы рекомендуем сохранить и пользоваться в случае необходимости.

Если в технической документации (как это часто бывает) написано следующее: «требуемый класс воздуха 4 по ISO 8573-1», то это не совсем корректные требования, так как качество воздуха определяется тремя основными параметрами:

Первый: размер и количество загрязняющих частиц;
Второй: температура точки росы;
Третий: концентрация масла в мг/м3.
Следовательно, корректные требования к качеству сжатого воздуха должны выглядеть, например, так:

«Требуемый класс воздуха по ISO 8573-1:

— по загрязняющим частицам — 4 класс

— по точке росы — 3 класс

— по концентрации масла — 4 класс»

После того, как мы определи требуемые параметры, переходим к подбору оборудования. Стоит сказать, что обычно требования по загрязняющим частицам и по маслу соответствуют, поэтому начинаем именно с них.

Как правильно подобрать магистральный фильтр?
Рассмотрим, какие магистральные фильтры нужно ставить, что бы получить требуемый класс очистки сжатого воздуха.

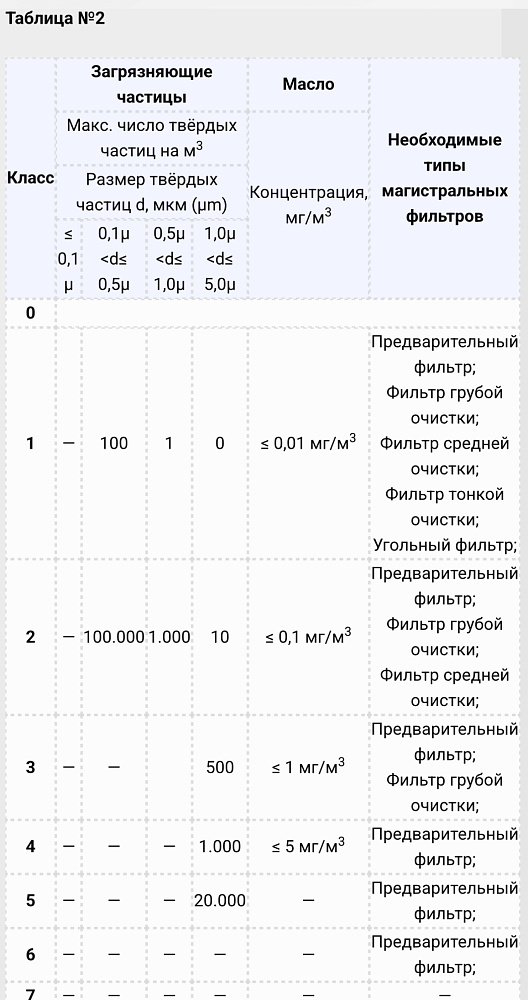

Таблица 2 представлена ниже
Из таблицы видно, что для получения 5-го класса воздуха по маслу и по загрязняющим частицам, достаточно поставить всего один предварительный фильтр. А для получения 1-го класса, необходимо поставить уже 5 фильтров.

Как подобрать осушитель сжатого воздуха?
Переходим к таблице, регламентирующей класс воздуха по точке росы.

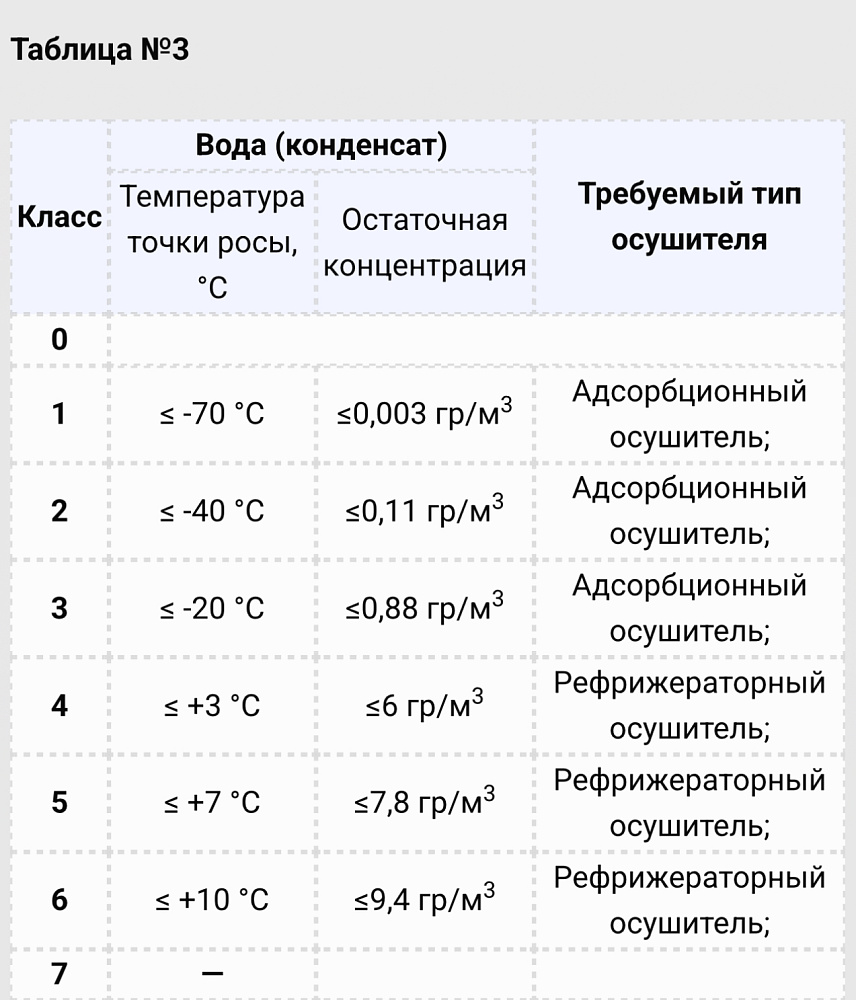

таблица 3 представлена ниже

Из таблицы видно, что для классов воздуха с 6 по 4 достаточно поставить рефрижераторный осушитель, а с 3 по 1 уже нужны адсорбционные осушители воздуха.

Пневматическая система: подбор фильтров и осушителя
Рекомендуем всегда уточнять требования к качеству сжатого воздуха строго по трем параметрам, так как от этого зависит правильность подбора оборудования. Если этого не сделать, может получиться следующее.

Предположим, заказчик указал, что ему требуется 3-й класс чистоты воздуха. Вы думаете, что 3-й класс нужен сразу по трем параметрам и начинаете подбирать оборудование в соответствии со стандартом ISO. В частности, включаете в комплектацию объекта осушитель адсорбционного типа.

Но затем оказывается, что по точке росы достаточно было 4-го класса, то есть рефрижераторного осушителя.

Следовательно, вы зря потратили большие деньги, так как адсорбционные осушители стоят значительно дороже рефрижераторных. При этом, адсорбционные осушители холодной регенерации потребляют до 25% сжатого воздуха, а горячей регенерации потребляют значительное количество электроэнергии.

В результате этой ошибки, помимо лишних финансовых затрат, вы либо недополучите требуемый объем воздуха, либо потратите больше электроэнергии, что приведет к дополнительным издержкам.

Рассмотрим пример подбора оборудования для воздухоподготовки.

Итак, поступил запрос: «Качество сжатого воздуха должно соответствовать ISO 8573-1: 1-3-1».

Первым делом мы подбираем фильтры и видим, что нам необходимы следующие позиции из Таблицы №2:

Предварительный фильтр;
Фильтр грубой очистки;
Фильтра средней очистки;
Фильтр тонкой очистки;
Угольный фильтр.
Далее переходим к Таблице №3 и подбираем тип осушителя сжатого воздуха. Определяем, что нам необходим ещё рефрижераторный осушитель.

Таким образом, мы выяснили, как правильно должны быть сформулированы требования к качеству сжатого воздуха по ISO 8573-1 и как необходимо подбирать оборудования для воздухоподготовки.
