Компрессоры винтового действия широко применяются в машиностроении, пищевой, стекольной, химической промышленности и других отраслях, предприятиям которых требуется подача больших объемов сжатого воздуха. Причина столь высокой популярности винтовых агрегатов заключается в неоспоримых преимуществах, которые обусловлены особенностями их конструкции.
Винтовые компрессоры представляют собой пневматическое оборудование, вырабатывающее сжатый воздух за счет вращения двух роторов, которые принято называть винтовой парой.
Принцип работы винтового компрессора Упрощенно работа винтового компрессора выглядит следующим образом.
При пуске компрессора открывается электромагнитный впускной клапан (2).
Воздух всасывается из атмосферы и, проходя через воздушный фильтр (1),

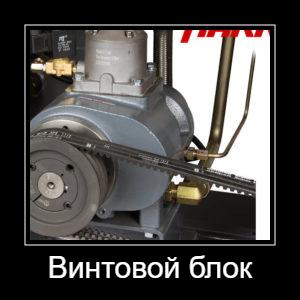

попадает в основной рабочий элемент компрессора – винтовой блок (3).
В корпусе винтового блока расположены два вращающихся ротора – ведущий и ведомый.
Роторы погружены в масляную среду.
При вращении роторов образуется смесь из масла и пузырьков воздуха, которая перемещается к выходу из винтового блока.
Эта смесь попадает в сепаратор (6), где происходит отделение масла от воздуха.
Из сепаратора очищенный воздух поступает на выход из компрессора (15), а масло возвращается в масляный резервуар.
Следует отметить, что кроме транспортной функции масло также предназначено для смазки подвижных частей и отвода от них тепла.
Остается добавить, что современный винтовой компрессор – это сложное техническое устройство.

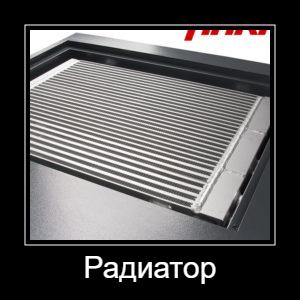

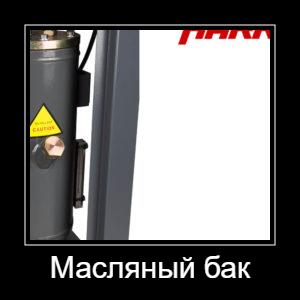

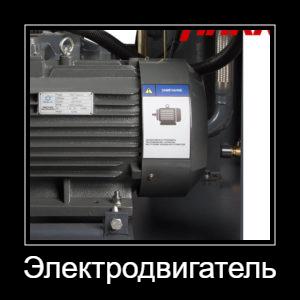

Основными элементами конструкции пневматических агрегатов данного типа являются: корпус компрессора, электродвигатель, вентилятор, винтовой блок, фильтры (масляный и воздушный), устройства для охлаждения и отделения масла, радиатор для охлаждения масла и воздуха, система управления и контроля, трубопроводы (воздушный и масляный).

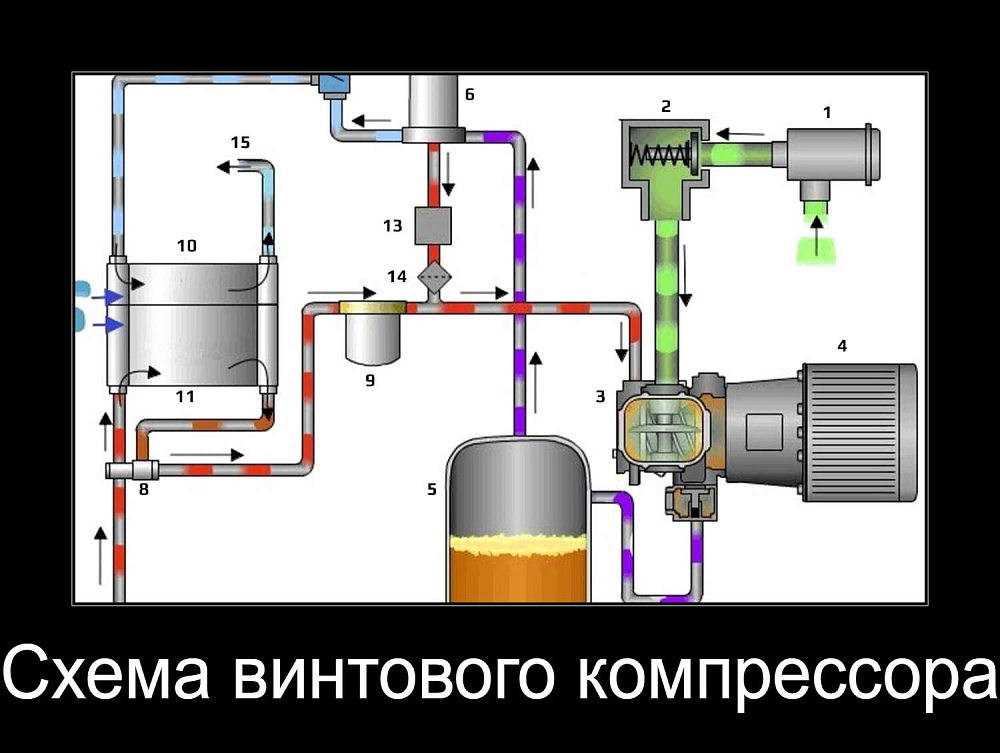

на Схеме представленной ниже :
1) Входной фильтр;
2) Впускной клапан;
3) Винтовой блок;
4) Электродвигатель;
5) Масляный резервуар;
6) Сепаратор;
7) Клапан минимального давления;
8) Термостат;
9) Масляный фильтр;
10) Воздушный радиатор;
11) Масляный радиатор;
12) Вентилятор;
13) Обратный клапан;
14) Сетчатый фильтр;
15) Выход сжатого воздуха.
Винтовые компрессоры представляют собой пневматическое оборудование, вырабатывающее сжатый воздух за счет вращения двух роторов, которые принято называть винтовой парой.
Принцип работы винтового компрессора Упрощенно работа винтового компрессора выглядит следующим образом.
При пуске компрессора открывается электромагнитный впускной клапан (2).
Воздух всасывается из атмосферы и, проходя через воздушный фильтр (1),
попадает в основной рабочий элемент компрессора – винтовой блок (3).
В корпусе винтового блока расположены два вращающихся ротора – ведущий и ведомый.
Роторы погружены в масляную среду.
При вращении роторов образуется смесь из масла и пузырьков воздуха, которая перемещается к выходу из винтового блока.
Эта смесь попадает в сепаратор (6), где происходит отделение масла от воздуха.
Из сепаратора очищенный воздух поступает на выход из компрессора (15), а масло возвращается в масляный резервуар.
Следует отметить, что кроме транспортной функции масло также предназначено для смазки подвижных частей и отвода от них тепла.
Остается добавить, что современный винтовой компрессор – это сложное техническое устройство.
Основными элементами конструкции пневматических агрегатов данного типа являются: корпус компрессора, электродвигатель, вентилятор, винтовой блок, фильтры (масляный и воздушный), устройства для охлаждения и отделения масла, радиатор для охлаждения масла и воздуха, система управления и контроля, трубопроводы (воздушный и масляный).
на Схеме представленной ниже :
1) Входной фильтр;
2) Впускной клапан;
3) Винтовой блок;
4) Электродвигатель;
5) Масляный резервуар;
6) Сепаратор;
7) Клапан минимального давления;
8) Термостат;
9) Масляный фильтр;
10) Воздушный радиатор;
11) Масляный радиатор;
12) Вентилятор;
13) Обратный клапан;
14) Сетчатый фильтр;
15) Выход сжатого воздуха.
