Особенности выбора рефрижераторного осушителя

Как правильно выбрать осушитель сжатого воздуха? Пожалуй, этот вопрос можно поставить на второе место по значимости после выбора компрессора. Ошибка при выборе осушителя может привести к тому, что подаваемый в пневмосистему воздух будет содержать больше влаги, чем это допустимо, и это приведет к образованию ржавчины в магистралях, сокращению эксплуатационного ресурса и выходу из строя пневматического оборудования.


Вопрос о необходимости использования осушителей в системах подготовки сжатого воздуха достаточно подробно рассматривался в материале «Зачем осушать сжатый воздух?». Поэтому, чтобы не повторяться, ограничимся замечанием, что при неправильно подобранном осушителе заявленное значение точки росы* может не достигаться и это рано или поздно отразится как на работоспособности инструмента и оборудования, так и на качестве продукции, производимой на предприятии. Но как же подобрать осушитель для пневмосистемы правильно?

Как выбрать осушитель?
Формула подбора осушителя выглядит следующим образом:

V треб. = V ном. / (F1 x F2 x F3 x F4)

где:

V треб. — требуемая от осушителя пропускная способность,

V ном. — номинальная производительность винтового компрессора.

F1, F2, F3, F4 — поправочные коэффициенты.

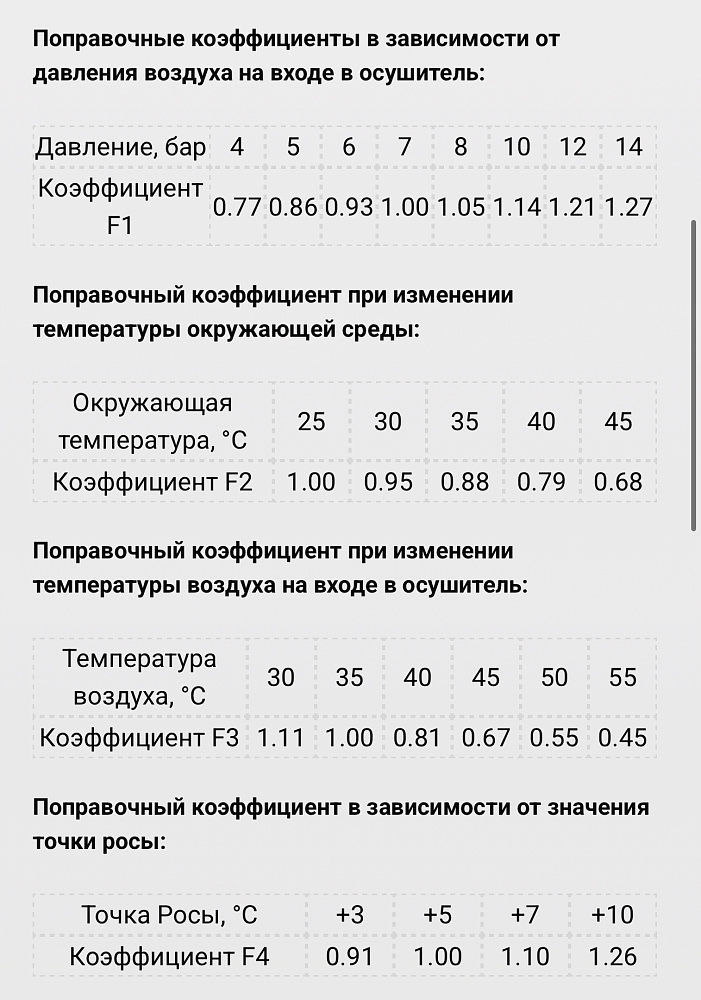

Поправочные коэффициенты в зависимости от давления воздуха на входе в осушитель:

Пример расчета осушителя Требуется подобрать осушитель для винтового компрессора производительностью 1500 л/мин. Давление воздуха – 8 бар. Температура окружающей среды +25°С. Температура сжатого воздуха после компрессора варьируется в пределах +45°С. Требуемая точка росы +5°С. Подставляем коэффициенты в формулу и получаем: V треб. = 1500 / (1,05 х 1 х 0.67 х 1) = 2132 л/мин. И итоге видим, что для компрессора с производительностью 1500 л/мин потребуется осушитель на 2132 л/мин. * Точка росы – температура, при которой начинается процесс конденсации влаги. Значение данного параметра зависит от температуры окружающей среды и относительной влажности. Таким образом, точка росы показывает, какое максимальное количество влаги в виде водяных паров может содержаться в воздухе при указанной температуре. Если известно значение точки росы, можно рассчитать предельное количество влаги в заданном объеме воздуха.
