Первоначальный монтаж прибора осуществляется сервисной службой по отдельному договору или потребителем при обязательном соблюдении требовании производителя. Работа прибора возможна на 4-х стоечном подъемнике или на ремонтной яме, при обязательном соблюдении требовании по горизонтальности.

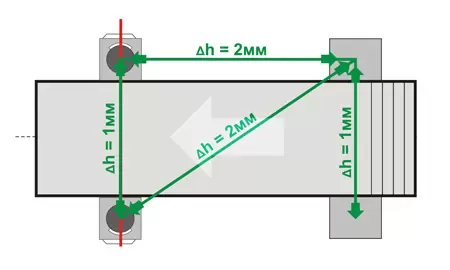

Разница уровня передних поворотных платформ и задних площадок не должна превышать размеров, указанных на рисунке.( Рис 1)
Необходимо придерживаться схема ямы для стенда сход-развал Прибор устанавливается таким образом, чтобы монитор ПК был виден оператору, находящемуся как у любого из колес, так и под автомобилем при его регулировке.
Проверку и выставку разницы уровней опорных площадок колес автомобиля необходимо проводить перед началом работы прибора на новом рабочем месте, а также при периодических перепроверках опорных площадок, периодичность которых определяет потребитель в зависимости от конструктивной нестабильности используемых площадок.
Проверка разницы уровней площадок может проводиться нашей сервисной службой .
Рекомендуется подключение монитора, принтера, и электронного блока осуществлять с помощью разветвителя типа «Пилот» и стабилизатора напряжения.(Рис 2)
Серия четырехкамерных стендов (Рис 3)
Серия четырехкамерных стендов включает в себя модификации - Высокая T-образная стойка для подъемника
- Две отдельные высокие стойки для подъемника
- Настенный вариант крепления «Балка»
Неподвижное крепление камер позволяет проводить измерение как относительно горизонтальной плоскости, так и относительно плоскости, заданной центрами колес автомобиля (динамическое определение горизонтальной плоскости).

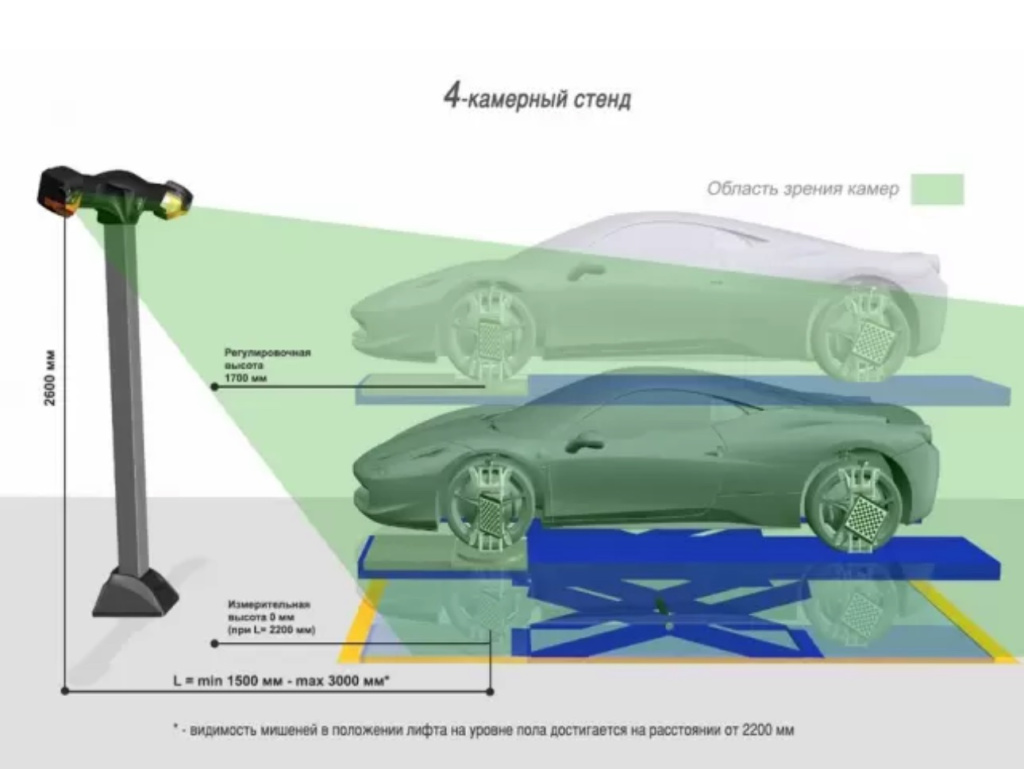

На схеме показано, что серия четырехкамерных стендов имеет увеличенную по высоте область зрения. Стенды этой серии пригодны для использования как на подъемнике (рекомендуется), так и на яме.
Расстояние от стоек с камерами до осей передних колес варьируется в пределах – от 2 200мм до 3 000 мм.
При установке стендов для правильной работы следует учитывать требования к рабочему месту..
Серия двухкамерных стендов без механизма наклона (рис. 4)

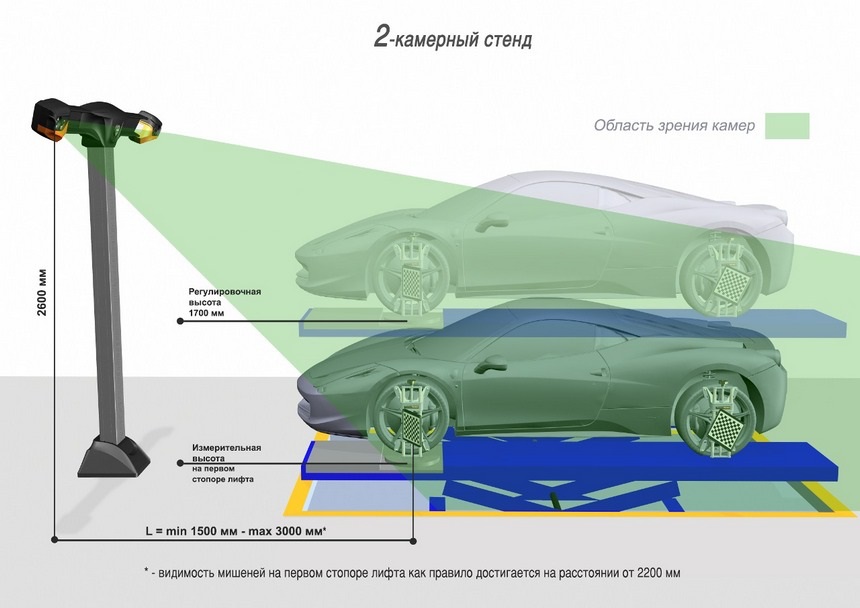

Схема области зрения двухкамерного стенда Неподвижное крепление камер позволяет проводить измерение как относительно горизонтальной плоскости, так и относительно плоскости, заданной центрами колес автомобиля (динамическое определение горизонтальной плоскости).
На схеме показано, что эта серия двухкамерных стендов имеет ограниченную по высоте область зрения.
Расстояние от стоек с камерами до осей передних колес 1400 - 3500 мм для ямы, 2800 - 3500 мм для подъемника, 2200 - 3500 мм для подъемника при измерительной высоте 500мм
При установке стендов для правильной работы следует учитывать требования к рабочему месту.
Серия двухкамерных стендов с балкой с изменяемым углом (рис. 5)

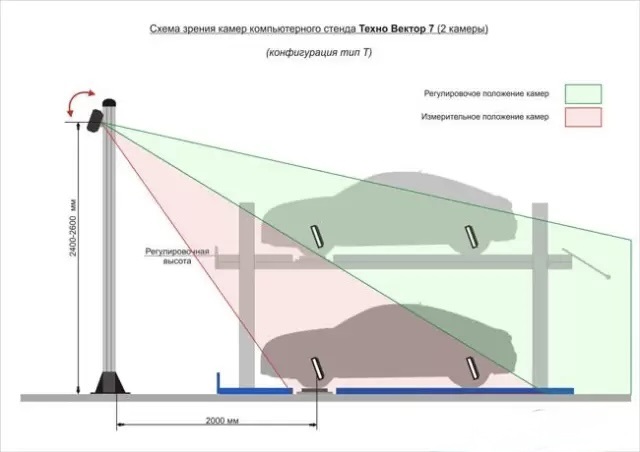

Схема зрения стенда с подвижной балкой
Серия двухкамерных стендов с актуатором позволяет работать только относительно плоскости, заданной центрами колес автомобиля (динамическое определение горизонтальной плоскости).
На схеме показано, что эта серия двухкамерных стендов имеет увеличенную по высоте область зрения. Стенды этой серии пригодны для использования как на подъемнике, так и на яме.
Расстояние от стоек с камерами до осей передних колес 2200-3000 мм.
При установке стендов для правильной работы следует учитывать требования к рабочему месту.
Установка стендов на подъемнике Перед установкой прибора необходимо выровнять подъемник в горизонтальной плоскости. Требования по горизонтальности аналогичны требованиям при установке стендов на яме.
При установке стендов на подъемнике для правильной работы следует учитывать следующие факторы:
- Некоторые подъемники имеют близко расположенные колонны (параметр W)
- Некоторые подъемники имеют площадки под передние поворотные платформы, расположенные близко к передним стойкам (параметр H)
Подавляющее большинство из имеющихся на рынке четырехстоечных подъемников имеют размеры, позволяющие осуществить монтаж стендов в пределах указанных в инструкции допусков.

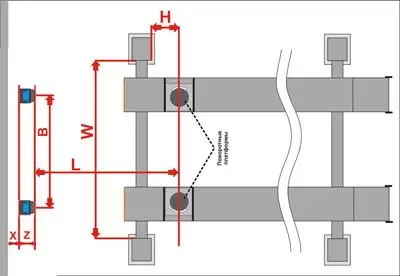

Напольный вариант (Т): (рис 6)

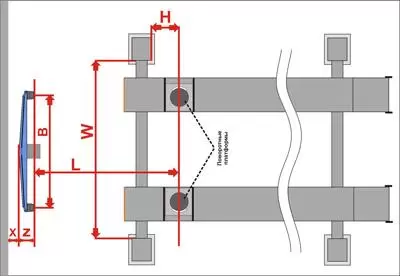

Напольный вариант (М, Н):(Рис. 7)

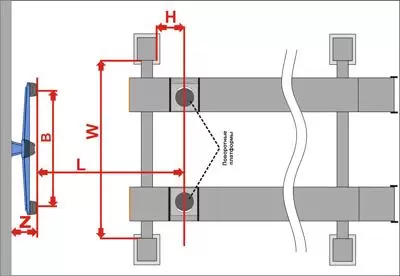

Настенный вариант (К):(Рис.8)
Справочные размеры: Минимальное расстояние до стены, min X = 200 мм. Глубина стенда, Z = 320 мм (для напольных вариантов), 420 мм (для настенного варианта).
Встречаются также подъемники, для которых требуется минимизировать расстояние L, или перенести передние поворотные платформы назад из-за того, что передними стойками подъемника перекрывается область зрения камер.
Проще говоря, стойки загораживают мишени. Для того чтобы оценить пригодность подъемника или рабочего места для установки стенда , рассчитайте параметр Запас по ширине по приведенной ниже формуле.
Запас по ширине = B + L*(B - W) - 2 830*
L - H
* Значение 2830 соответствует автомобилю с максимальной шириной колеи 1763 мм, с допустимым отклонением от центральной линии подъемника 25мм.
B – расстояние между передними камерами (составляет 2340мм)
L – Расстояние от камер до переднего моста автомобиля (в диапазоне 1200-3500мм)
W – Расстояние между передними стойками подъемника, мм
H – Расстояние от передних стоек подъемника до переднего моста автомобиля, мм

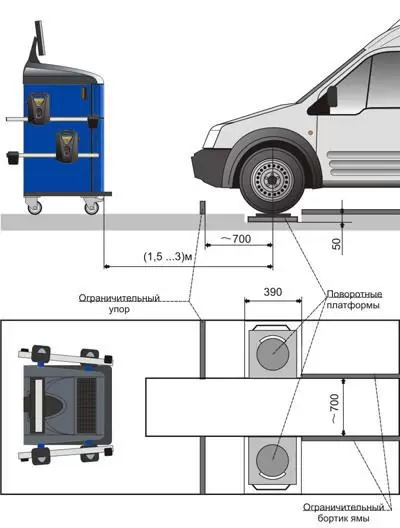

Установка стендов на ремонтной яме
Работа прибора возможна на 4-х стоечном подъемнике или на ремонтной яме, при обязательном соблюдении требовании по горизонтальности. Разница уровня передних поворотных платформ и задних площадок не должна превышать размеров, указанных на рисунке!

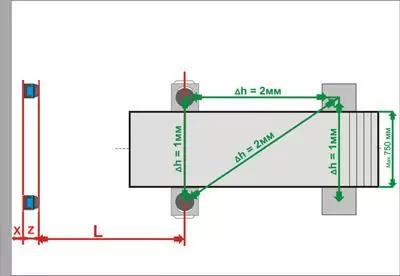

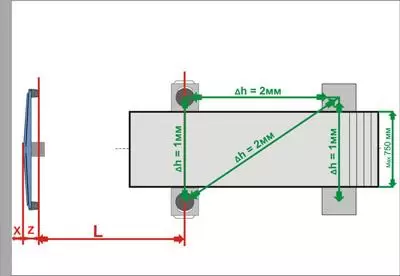

Напольный вариант (Рис 9), (Рис 10)

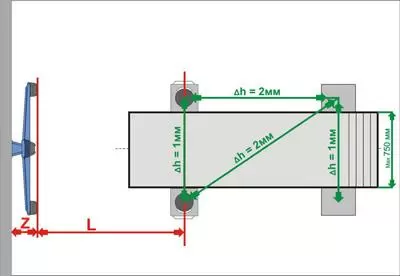

Настенный вариант: ((Рис.11)
Требование к монтажу стенда на яму (настенный вариант)
Оптимальная ширина ямы 750-800 мм.
Минимальное расстояние до стены, min X = 200 мм. Глубина стенда, Z = 320 мм (для напольных вариантов), 420 мм (для настенного варианта).
L – Расстояние от камер до переднего моста автомобиля, мм, см. таблицу
Тип стенда
Стенды с четырьмя камерами Расстояние L .mm 2200-3000
Стенды с двумя камерами Расстояние L .mm 1400-2500
